一、產品概述

OSCB VL4-60/4P 是一款集成浪涌保護（Surge Protection Device, SPD）、過載保護（Overload Protection）和接地故障保護（Earth Fault Protection）的四極保護裝置，專為三相四線（3P+N）系統設計。其核心功能包括：

1. 浪涌防護：抵御雷電感應浪涌和操作過電壓。
2. 過載保護：自動切斷過載電流，防止線路過熱。
3. 接地故障保護：快速響應接地短路，保障人員與設備安全。

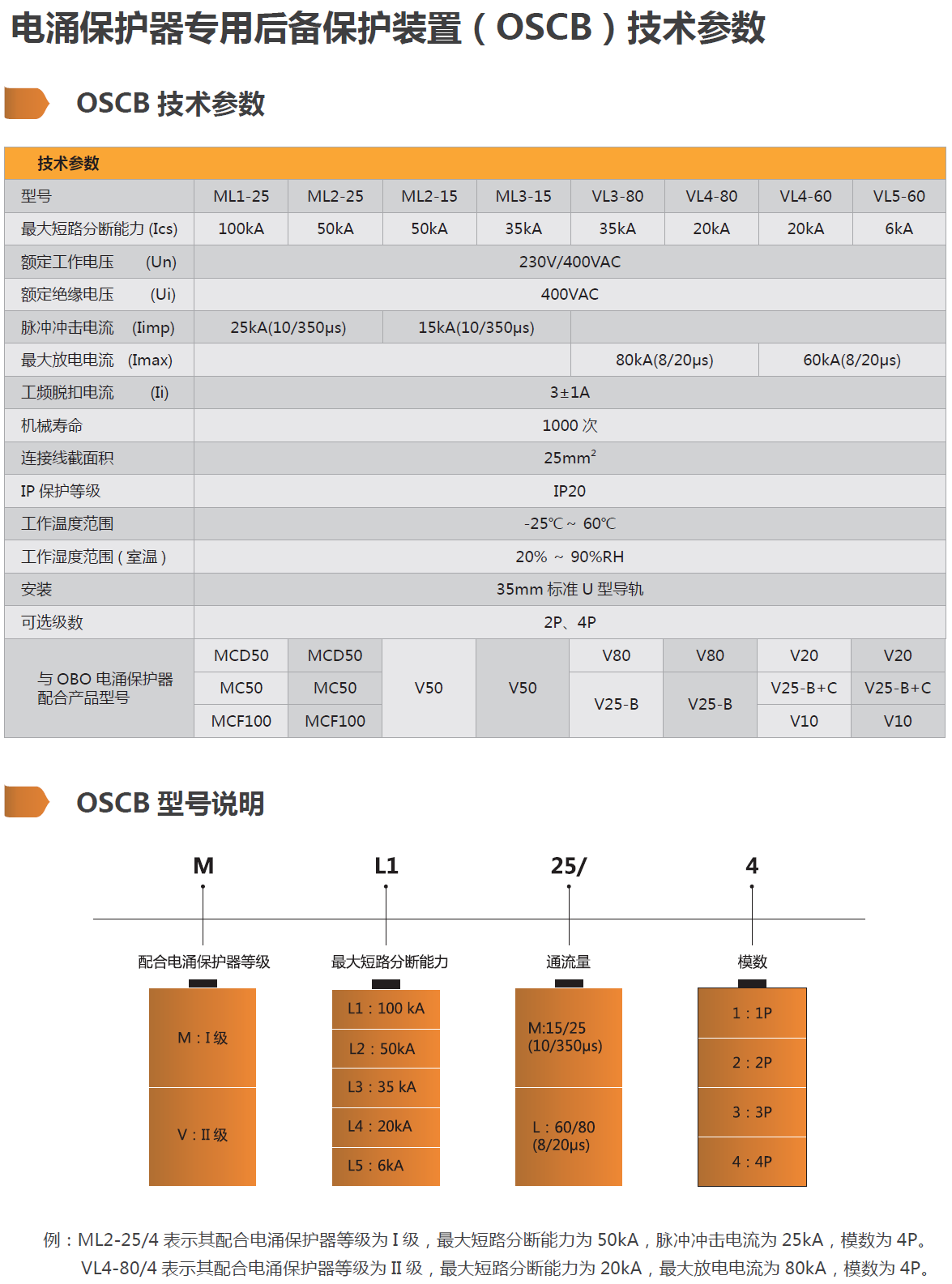

二、關鍵技術參數

三、核心技術優勢

1. 四極一體化設計

   • 支持三相四線系統的全回路保護，可同時切斷相線和中性線，避免單極故障引發的系統不平衡。
   • 適用于工業電機、變頻器等高諧波負載場景，減少電磁干擾對設備的影響。

2. 復合防護功能

   • 浪涌保護模塊：采用壓敏電阻（MOV）和氣體放電管（GDT）組合技術，覆蓋低頻（雷電）和高頻（操作過電壓）浪涌。
   • 過載與短路保護：集成熱磁脫扣器（Thermal-Magnetic Trip Unit, TMTU），實現過載延時斷開和短路瞬時跳閘。
   • 接地故障檢測：通過零序電流互感器（RCT）實時監測接地漏電流，靈敏度高達0.1 A。

3. 高可靠性與安全性

   • 符合EN 60947-6-1（低壓開關設備和控制設備）及IEC 61012（浪涌保護器標準）。
   • 內置機械聯鎖裝置，確保斷開狀態下觸頭完全分離，避免誤操作風險。

4. 維護便捷性

   • 模塊化結構支持快速更換故障部件（如浪涌模塊），無需停電即可維護。
   • LED狀態指示燈清晰顯示運行、故障及測試狀態。

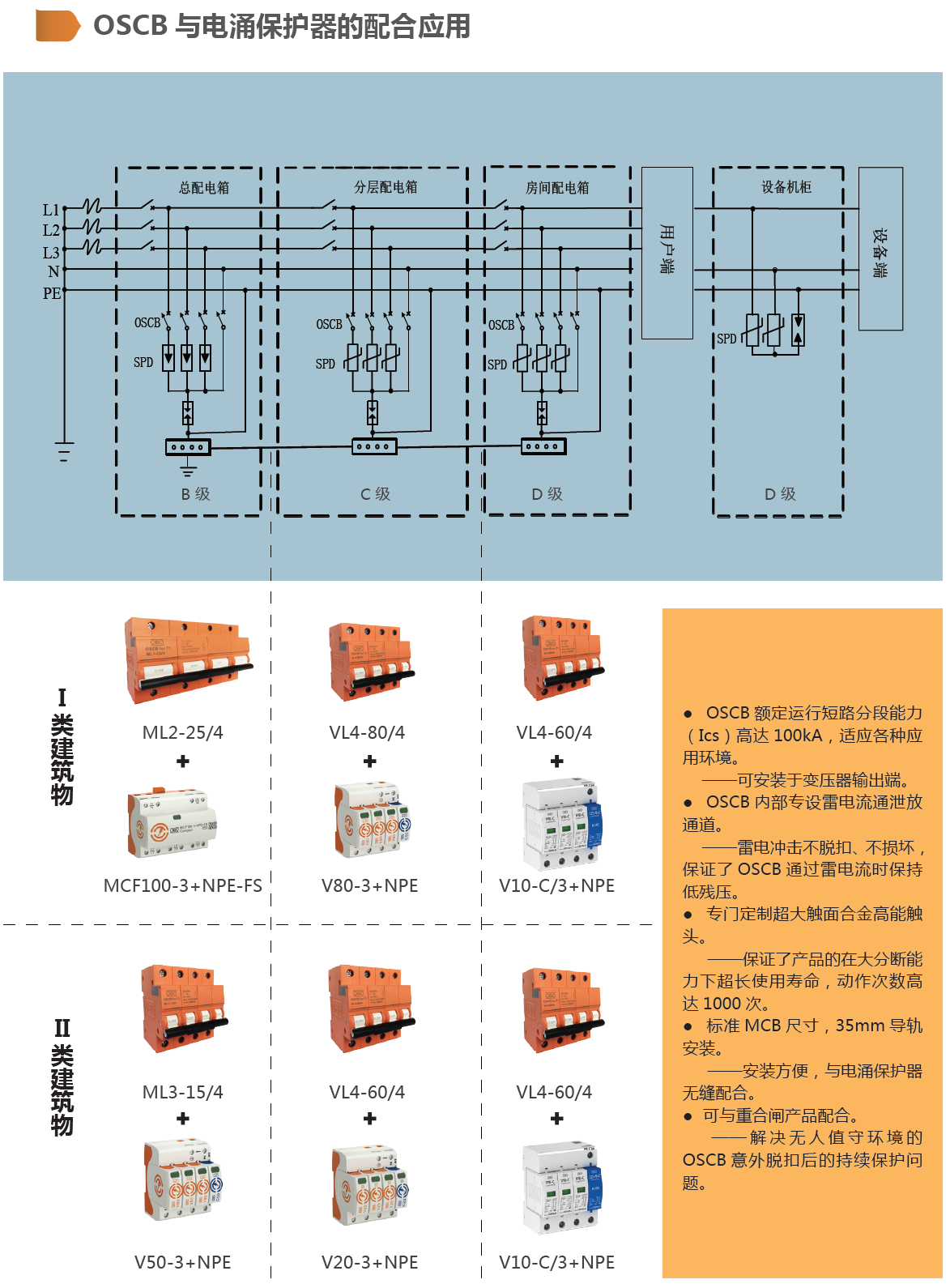

四、典型應用場景

1. 工業配電系統
   • 適用于工廠車間、倉庫等場所的電機驅動設備、PLC控制系統及精密儀器保護。
2. 商業建筑
   • 配合樓宇配電箱，保護照明、空調及數據中心的UPS電源。
3. 能源基礎設施
   • 在光伏逆變器、風力發電機等新能源系統中抑制電網波動。

五、安裝與調試指南

1. 安裝要求

   • 建議垂直安裝在干燥通風的配電柜內，避免陽光直射或化學腐蝕環境。
   • 確保進出線端子與負載匹配，預留足夠散熱空間。

2. 接線規范

   • L1/L2/L3接三相電源，N接中性線，PE接保護接地線。
   • 測試前需斷開負載，使用萬用表驗證線路絕緣電阻（≥1 MΩ）。

3. 定期維護

   • 每年進行一次功能測試（如手動分斷、復位及浪涌模擬試驗）。
   • 發現LED指示異常（如紅色常亮）時，立即更換失效模塊。

六、結論

OSCB VL4-60/4P浪涌后備保護器憑借其四極綜合防護能力、快速響應特性和模塊化設計，為工業和商業場景提供了高性價比的電氣安全解決方案。無論是應對極端天氣下的雷電威脅，還是日常運行中的過載隱患，該產品均能顯著提升電力系統的穩定性和可靠性。

產品型號：VL4-60/4P/3P/2P/1P，VL5-40/4P/3P/2P/1P，ML1-25 ML2-25 ML2-15 ML3-15 VL3-80 VL4-80 VL4-60 VL5-60
