一、接地系統的基礎概念

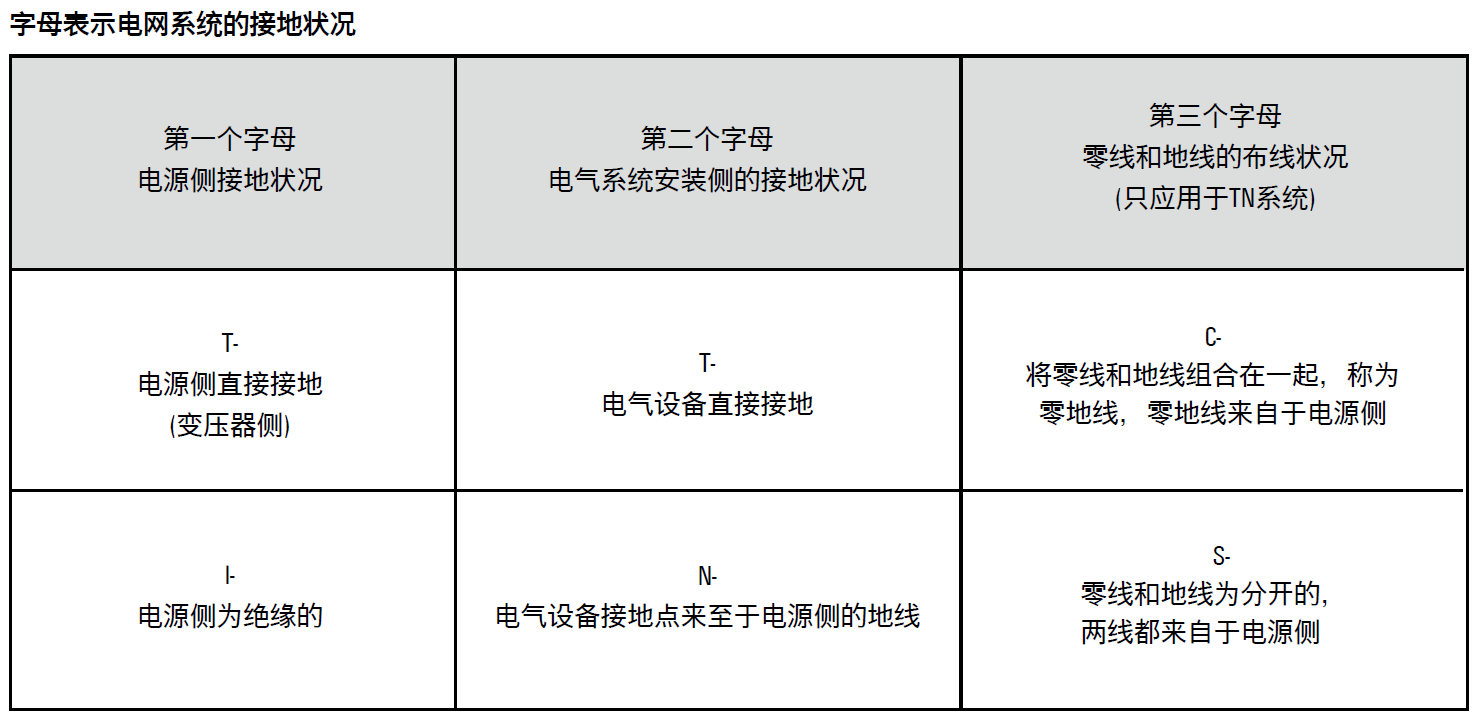

根據國際電工委員會（IEC）標準，低壓配電系統按接地方式分為 TT、TN 和 IT 三大類。其中 TN系統 又細分為 TN-C、TN-S 和 TN-C-S。這些系統的核心差異在于電源中性點與設備外露導電部分的接地方式，以及中性線（N）和保護線（PE）的配置關系。

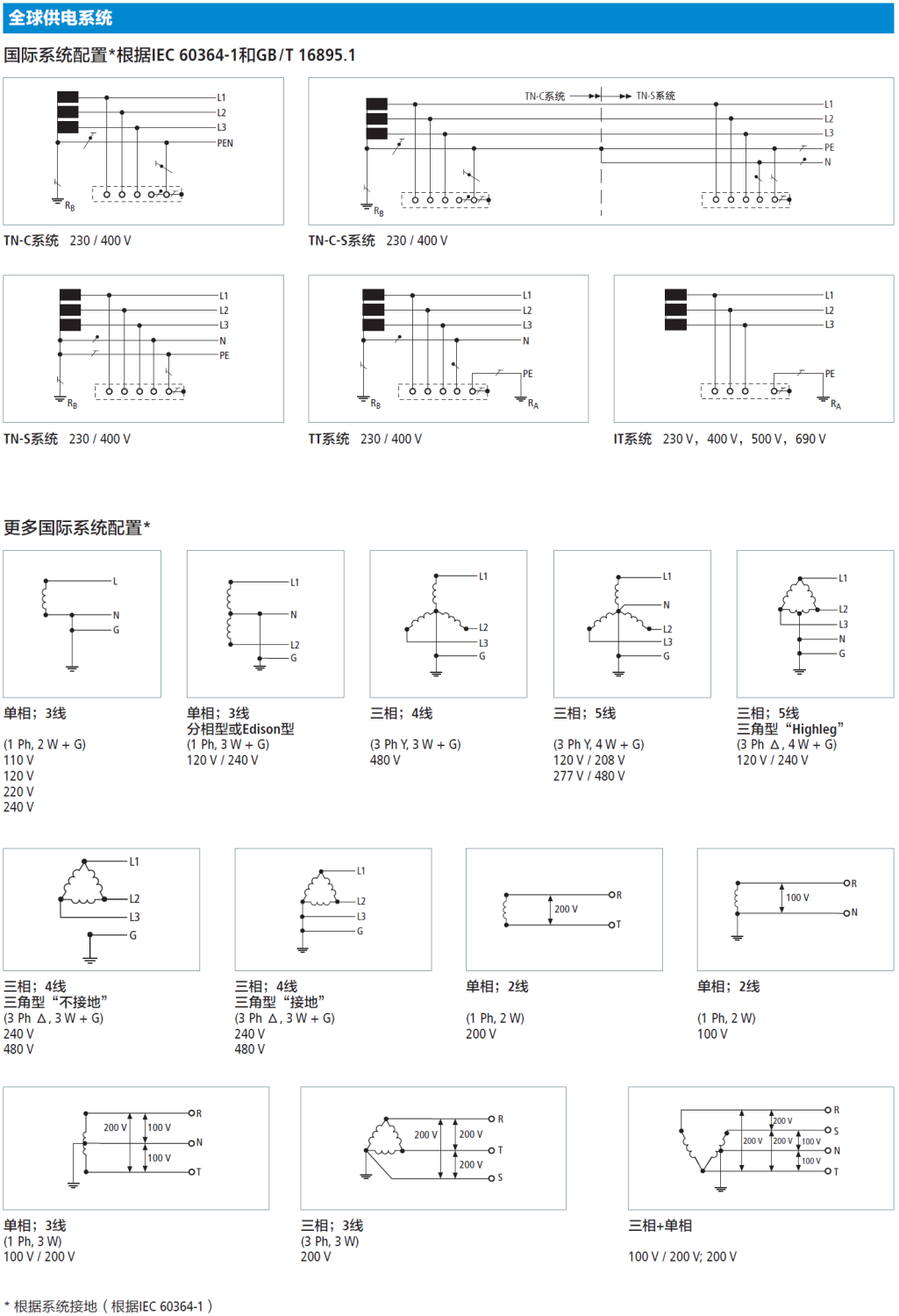

二、各接地系統的定義與結構特點

1. TN-C系統（三相四線制）

• 結構：中性線（N）與保護線（PE）合并為 PEN線，系統中無獨立PE線。
• 特點：
  • 經濟性高，但安全性低。PEN線斷裂時，設備外殼可能帶電。
  • 存在三次諧波電流干擾風險，不適用于單相負載不平衡的場景（如住宅）。
• 適用場景：三相負荷平衡的工業場所（如老舊工廠）。

2. TN-S系統（三相五線制）

• 結構：中性線（N）與保護線（PE）嚴格分開，全程獨立敷設。
• 特點：
  • 安全性高，PE線正常運行時無電流，設備外殼不帶電位。
  • 抗電磁干擾能力強，適合精密電子設備（如醫院、數據中心）。
• 適用場景：高層建筑、醫療設施、通信基站等。

3. TN-C-S系統（混合型）

• 結構：前段為TN-C（PEN線），后段從某點（如配電箱）分出獨立的N線和PE線。
• 特點：
  • 兼具經濟性與安全性，但PE線需重復接地以降低電壓偏移風險。
  • 適用于無專用變壓器的場所（如臨時供電或改造項目）。
• 適用場景：住宅小區、商業建筑（需三相負載相對平衡）。

4. TT系統（獨立接地）

• 結構：電源中性點直接接地，設備外殼單獨接地，與電源接地?zé)o電氣連接。
• 特點：
  • 故障電壓不傳導至其他設備，但需依賴漏電保護器（RCD）切斷故障。
  • 適用于分散式供電場景（如農村電網、戶外照明）。

5. IT系統（中性點絕緣或高阻接地）

• 結構：電源中性點不接地或經高阻抗接地，設備外殼直接接地。
• 特點：
  • 單相接地時故障電流極小，供電可靠性高，但需配合絕緣監測裝置。
  • 適用于不允許停電的場所（如礦井、手術室）。

三、核心區分要點對比

四、選型與應用建議

1. TN-C系統：逐步淘汰，僅用于歷史遺留的三相平衡工業場景。
2. TN-S系統：優先選擇，尤其對安全性和抗干擾要求高的場所。
3. TN-C-S系統：適合既有TN-C改造項目，需確保PE線重復接地。
4. TT系統：配合RCD使用，適用于無等電位聯結的戶外環境。
5. IT系統：特殊場景必備，需定期檢測絕緣狀態。

五、總結

TN、TT、IT系統的選擇需綜合安全、經濟、場景需求三要素。TN-S和TN-C-S因兼顧安全性與靈活性，成為現代建筑的主流方案；而TT和IT系統則針對分散供電和高危環境提供專項保障。設計時需嚴格遵循IEC標準，結合負載特性與接地條件優化配置。咨詢熱線：0731-89729721。
